[Java] Java Remote Debugging 자바 원격 디버깅 #1 (개념)





이미 배포된 어플리케이션에서 발생한 오류를 디버깅하고 싶다면 어떻게 해야 할까?



JPDA란?

JPDA (Java Platform Debugger Architecture)

• Java 애플리케이션을 외부에서 디버깅할 수 있도록 만들어진 디버거 통신 아키텍처
• 즉, 디버거(IDE)와 JVM(실행 중인 애플리케이션) 간의 통신 프로토콜을 정의한 표준
• JDK에 기본 포함되어있음



JPDA의 구성 요소 (4 계층 아키텍처)

계층	구성 요소	설명
1️⃣	JDI (Java Debug Interface)	디버거 측에서 사용하는 고수준 API (IntelliJ, Eclipse 등이 이걸 사용)
2️⃣	JDWP (Java Debug Wire Protocol)	디버거와 JVM 간의 통신 형식과 의미를 정의 (네트워크 프로토콜)
3️⃣	JVM TI (Java Virtual Machine Tool Interface)	JVM이 제공하는 디버깅 기능을 정의하는 native-level 인터페이스
4️⃣	JVM	실제 디버깅 대상 Java 프로세스

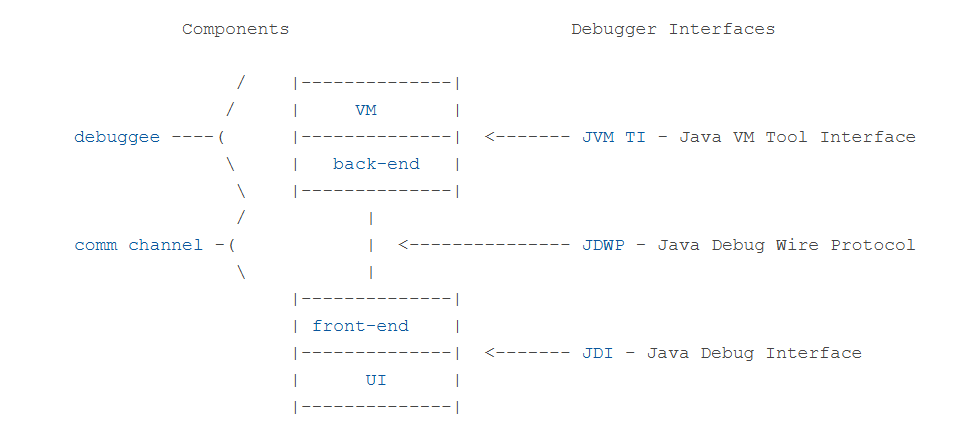

https://docs.oracle.com/javase/8/docs/technotes/guides/jpda/architecture.html



• debugee : 디버깅 대상, 즉 내가 현재 분석하려는 실행 중인 자바 애플리케이션
• VM : 해당 자바 애플리케이션을 실제로 실행하고 있는 JVM
  • JVM TI : JVM의 내부 상태를 낮은 수준에서 조작할 수 있는 native 인터페이스
• back-end : JVM과 디버거 사이에서 명령을 해석하고 전달하는 네이티브 계층
• comm channel : JVM과 디버거를 연결하는 통신 경로 (예 : 포트 5005)
  • JDWP : JVM과 디버거가 통신할 떄 사용하는 공식 프로토콜
• front-end : 디버깅 명령을 생성하고 결과를 보여주는 도구 내부 처리 계층
  • JDI : intellij가 내부적으로 가지고 있는 디버거용 라이브러리 (Java 언어 기반 디버깅 API)
• UI : 우리가 사용하고 있는 intellij 디버깅 화면



JPDA 플로우

1. IntelliJ에서 remote debug를 실행하면 JDI(Java Debug Interface)가 시작됨
2. JDI는 JDWP를 통해 디버깅 명령어를 전송 (예: breakpoint 설정, 변수 조회 등)
3. JDWP는 이진 프로토콜로 포트(예: 5005)를 통해 JVM에 명령 전송
   1. 일반 애플리케이션 포트(http 통신용)와 디버깅 포트(디버깅 명령용)는 완전히 별개의 목적이므로 서로 충돌 없이 별도 포트 사용해야 함 - http(8080) / jdwp (5005)
4. JVM에서는 JVMTI가 그 명령을 받아 내부에서 처리하고, 다시 결과를 전송
5. JDWP → JDI → IntelliJ로 결과 전달 → IDE에 중단점 걸림, 변수값 조회 가능



전체 구성

• Tomcat : 외부 서버에서 실행 중
• Spring 애플리케이션 : Tomcat 안에서 WAR 등으로 배포되어 실행
• IntelliJ : 개발자 PC에서 디버깅 연결



원격 디버깅 설정 방법

1. Tomcat에 원격 디버깅 설정하기

• 리눅스를 기준으로 작성

1. setenv.sh 에 아래 옵션 추가

# setenv.sh
export JPDA_OPTS="-agentlib:jdwp=transport=dt_socket,server=y,suspend=n,address=*:5005"

• address=5005 → 디버깅 포트 (방화벽 허용 필요)

2. Tomcat을 JPDA 모드로 기동

catalina.sh jpda start

• startup.sh나 startup.bat이 아닌 jpda start로 꼭 기동 하기



2. IntelliJ에서 Remote 디버깅 설정

1. Run → Edit Configurations → [+] → Remote JVM Debug

항목	값
Name	Remote JVM Debug
Debugger mode	Attach
Transport	Socket
Host	원격 서버 IP or 도메인
Port	5005 (위에서 지정한 포트)

2. Apply → Debug 클릭



주의할 점

• 방화벽
  • 원격 서버의 5005 포트를 열어야 함 (iptables, firewalld 설정 필요)
• 클래스 매칭
  • IntelliJ 로컬의 클래스와 서버에 배포된 클래스 버전이 정확히 일치해야 함
• 오류
  • 포트 충돌, suspend=y일 경우 서버가 디버깅 연결 전까지 멈춰있음





이런 방법이 있었다니..! 다음에 에러 탐색할 때 유용하게 써봐야겠다.
